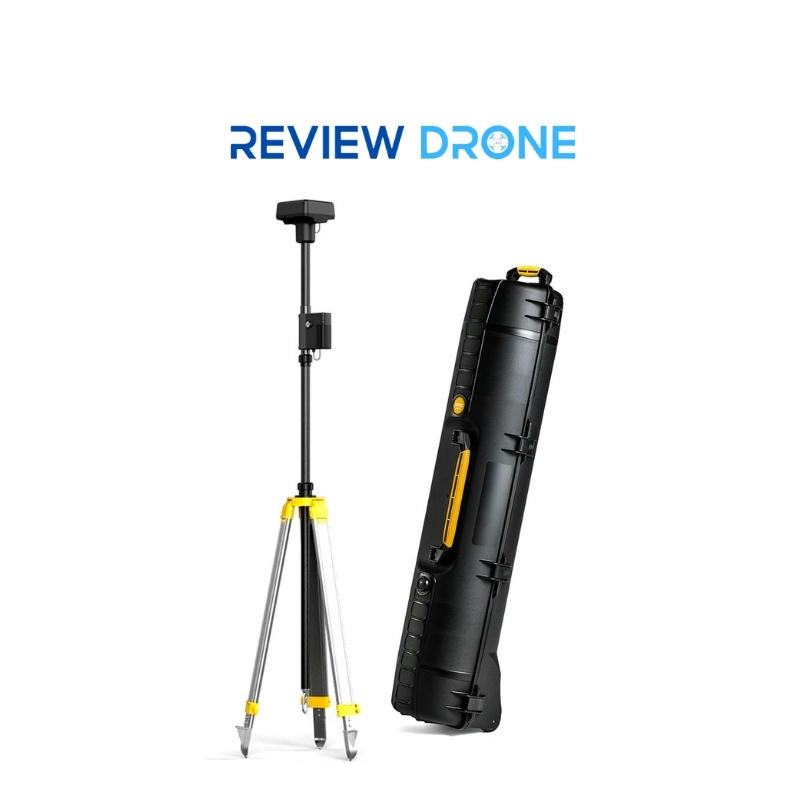

DJI D-RTK 2

Trong các lĩnh vực đòi hỏi độ chính xác tuyệt đối như khảo sát địa hình, xây dựng thông minh hay nông nghiệp chính xác, sai số dù nhỏ cũng có thể dẫn đến thiệt hại lớn về thời gian và chi phí. Hệ thống định vị vệ tinh toàn cầu (GNSS) thông thường chỉ cung cấp độ chính xác ở mức mét hoặc decimet, hoàn toàn không thể đáp ứng được yêu cầu về độ chính xác centimet mà các dự án chuyên nghiệp cần.

Đây là lúc công nghệ Real-Time Kinematic (RTK) trở nên thiết yếu. Bài viết này, với ReviewDrone sẽ đi sâu vào DJI D-RTK 2 Mobile Station – thiết bị trạm di động được thiết kế để cung cấp dữ liệu hiệu chỉnh RTK ổn định, đáng tin cậy và cực kỳ chính xác.

1. Thông số kỹ thuật cơ bản của D-RTK 2

Trước khi đi sâu vào vai trò và ứng dụng, chúng ta hãy cùng điểm qua những thông số kỹ thuật nổi bật của D-RTK 2 Mobile Station:

2. D-RTK 2 Mobile Station là gì và vai trò của nó trong hệ thống RTK?

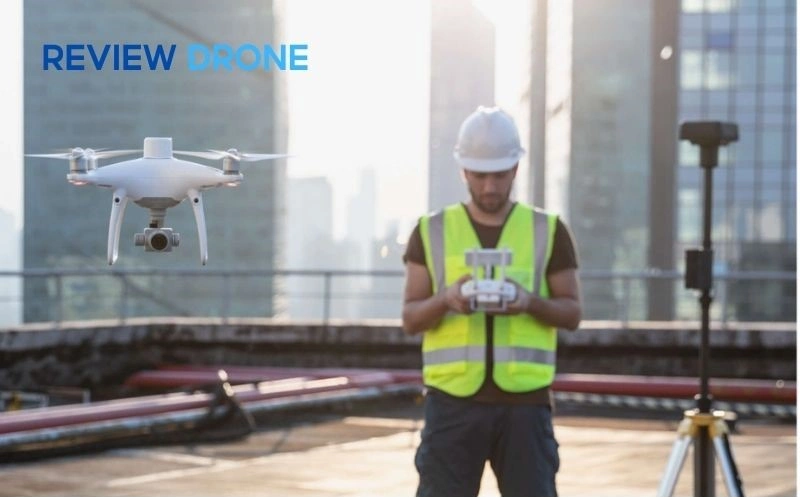

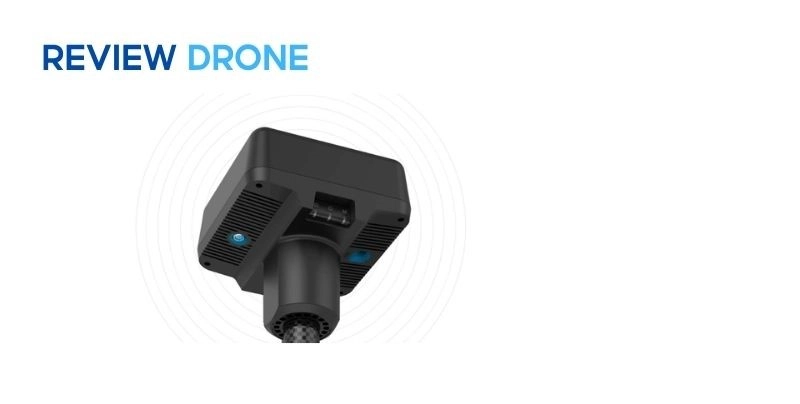

DJI D-RTK 2 Mobile Station đóng vai trò là điểm tham chiếu cố định tại hiện trường

• Định nghĩa cơ bản:
  • DJI D-RTK 2 Mobile Station là một thiết bị trạm gốc di động (Base Station), đóng vai trò là điểm tham chiếu cố định tại hiện trường. Nhiệm vụ của nó là thu thập dữ liệu vệ tinh thô, tính toán các sai số (như sai số tầng điện ly, tầng đối lưu, và sai số đồng hồ vệ tinh) và truyền dữ liệu hiệu chỉnh vị trí theo thời gian thực cho các thiết bị bay (Rover) của DJI.
• Nguyên lý hoạt động cốt lõi:
  • Để đạt được độ chính xác centimet, hệ thống RTK cần hai thành phần: Trạm Gốc (D-RTK 2) và Trạm Di động (Drone RTK). Trạm Gốc đặt tại một vị trí đã biết tọa độ (hoặc được xác định chính xác thông qua phương pháp PPP) và liên tục so sánh vị trí đo được từ vệ tinh với vị trí thực tế của nó. Sự khác biệt này chính là sai số. D-RTK 2 sau đó mã hóa và truyền dữ liệu hiệu chỉnh này qua các kênh ổn định (như OcuSync) đến drone. Khi drone nhận được dữ liệu hiệu chỉnh, nó có thể loại bỏ sai số và xác định vị trí của mình với độ chính xác cao gần như tuyệt đối theo thời gian thực.

3. Các tính năng công nghệ đột phá của D-RTK 2

3.1. Hỗ trợ đa chòm sao và đa tần số (Multi-Constellation & Multi-Frequency):

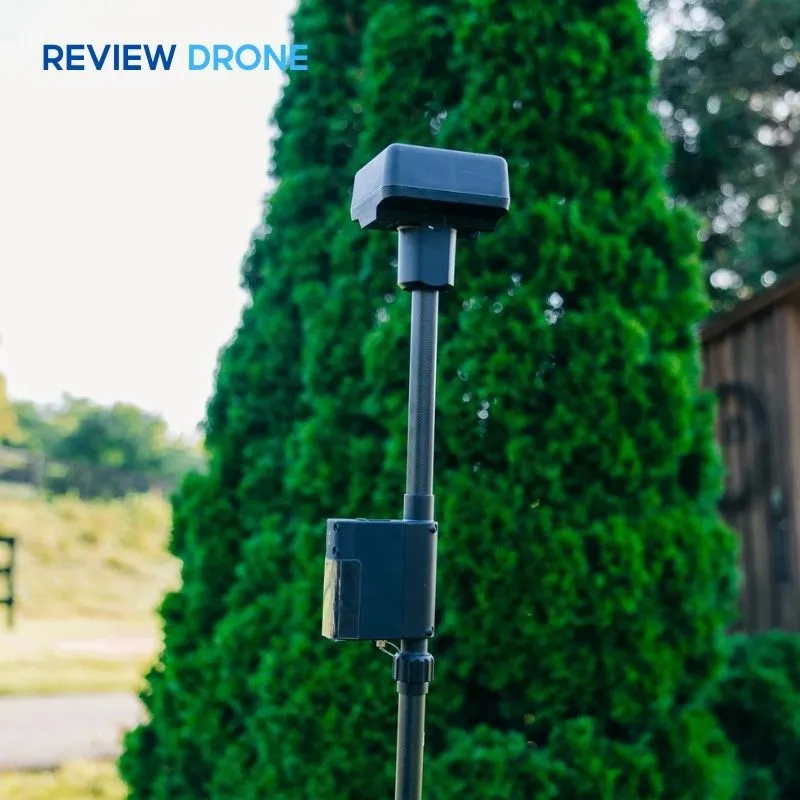

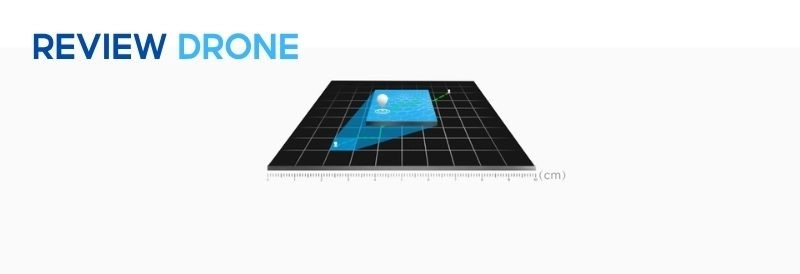

Hỗ trợ đa chòm sao và đa tần số (Multi-Constellation & Multi-Frequency)

ReviewDrone cho rằng đây là yếu tố then chốt giúp D-RTK 2 vượt trội so với các hệ thống GNSS thông thường. Thiết bị này không chỉ tương thích với GPS (Mỹ) mà còn với GLONASS (Nga), Beidou (Trung Quốc), và Galileo (Châu Âu).

• Lợi ích: Việc sử dụng đồng thời nhiều chòm sao (Multi-Constellation) giúp D-RTK 2 có thể khóa tín hiệu với số lượng vệ tinh lớn hơn, ngay cả khi bị che khuất một phần (ví dụ: gần cây cối hoặc tòa nhà cao tầng). Hơn nữa, khả năng thu tín hiệu đa tần số (L1, L2, L5) giúp thiết bị loại bỏ hiệu quả hơn các lỗi do nhiễu tầng điện ly – một nguồn sai số lớn trong định vị vệ tinh.
• Dẫn chứng: Theo nghiên cứu của Hiệp hội Đo đạc và Bản đồ Quốc tế (FIG), việc sử dụng đa tần số có thể giảm thiểu lỗi ionosphere lên đến 95%, giúp thời gian khởi tạo (Initialization Time) của RTK giảm từ vài phút xuống chỉ còn vài giây, đặc biệt quan trọng trong các nhiệm vụ khảo sát bằng drone cần di chuyển liên tục.

3.2. Truyền dữ liệu ổn định và phạm vi rộng

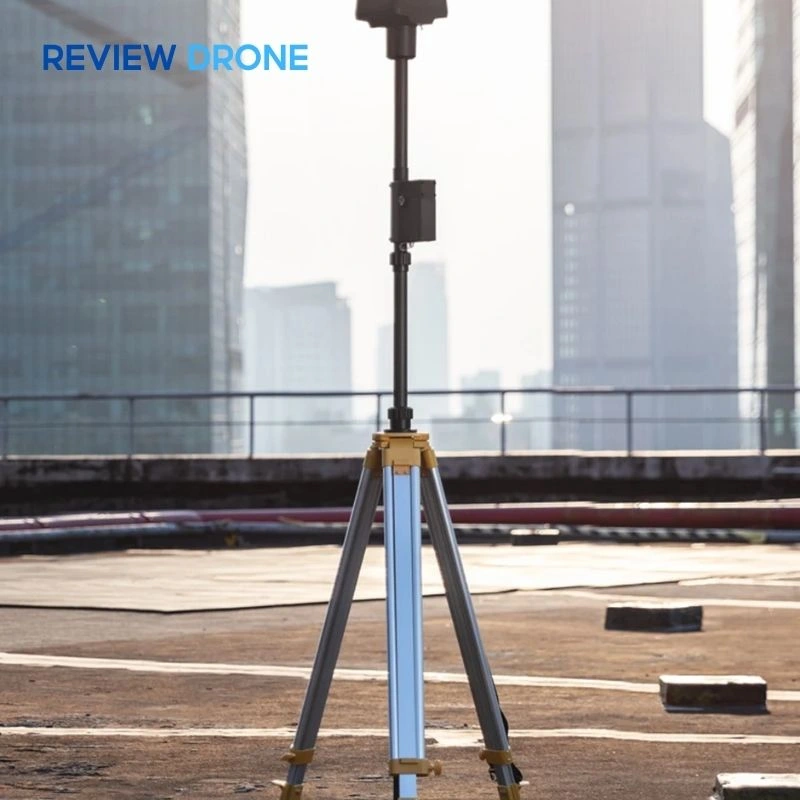

Truyền dữ liệu ổn định và phạm vi rộng

D-RTK 2 sử dụng công nghệ truyền dẫn độc quyền OcuSync của DJI, đảm bảo tín hiệu hiệu chỉnh được truyền đi xa và ổn định.

• Tùy chọn kết nối linh hoạt: Thiết bị này không bị giới hạn bởi một phương thức truyền duy nhất. Nó có thể sử dụng Radio (cho khu vực không có sóng di động), 4G (kết nối với mạng lưới CORS hoặc truyền dữ liệu qua internet), Wi-Fi, hoặc LAN. Sự linh hoạt này đảm bảo rằng dù bạn đang làm việc ở vùng núi hẻo lánh hay trong khu vực đô thị đông đúc, thiết bị hiệu chỉnh RTK này vẫn duy trì được kết nối liên tục, đảm bảo độ chính xác không bị gián đoạn.

3.3. Thiết kế chuyên dụng cho công việc thực địa

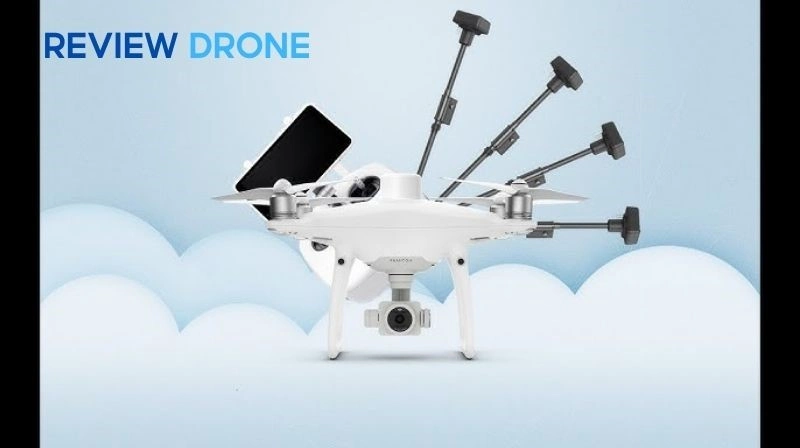

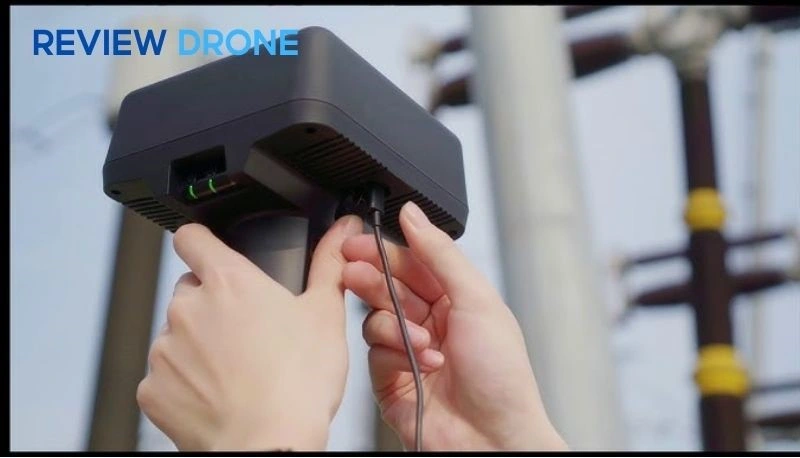

Thiết kế chuyên dụng cho công việc thực địa

Được thiết kế để hoạt động trong môi trường khắc nghiệt, D-RTK 2 sở hữu những đặc điểm sau:

• Độ bền chuẩn IP65: Thiết bị hoàn toàn chống bụi và có thể chịu được các tia nước áp suất thấp, cho phép hoạt động an toàn dưới trời mưa nhẹ hoặc trong môi trường công trường nhiều bụi bẩn.
• Hệ thống ăng-ten xoắn ốc hiệu suất cao: Thiết kế ăng-ten này giúp cải thiện khả năng theo dõi tín hiệu vệ tinh ở góc thấp và giảm thiểu hiệu ứng đa đường (multipath interference), nơi tín hiệu bị phản xạ từ các bề mặt gần đó, từ đó nâng cao chất lượng dữ liệu hiệu chỉnh RTK.

4. Ứng dụng thực tế: Tối ưu hóa hiệu suất và ROI

Việc tích hợp DJI D-RTK 2 Mobile Station mang lại lợi ích kinh tế rõ rệt, giúp tăng tốc độ dự án và giảm chi phí vận hành.

4.1. Trong khảo sát và lập bản đồ (Surveying & Mapping)

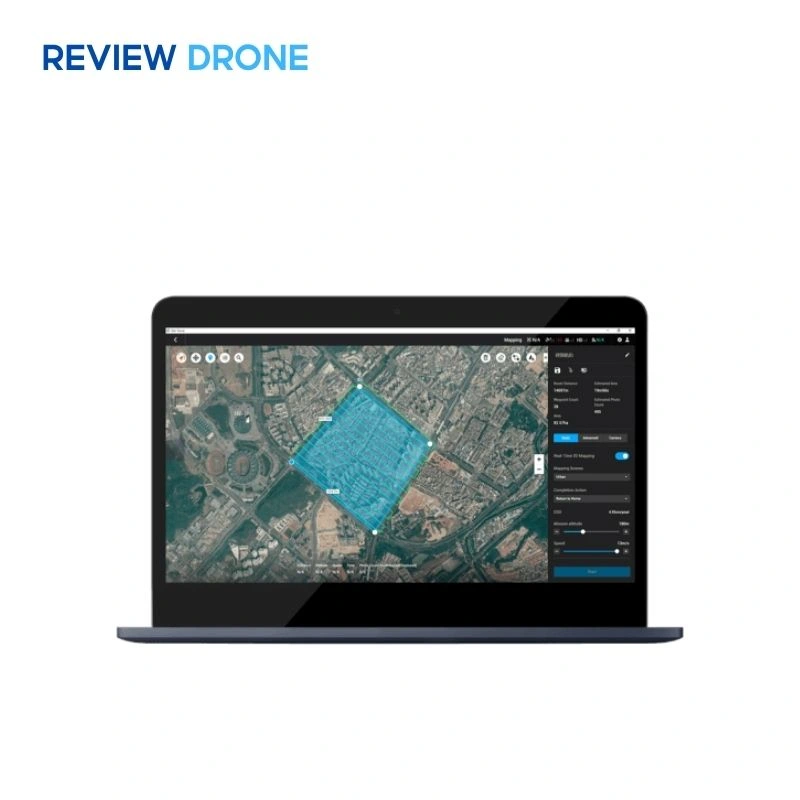

Trong khảo sát và lập bản đồ

• Giảm thiểu hoặc loại bỏ GCPs: Trong khảo sát truyền thống, việc đặt các Điểm Kiểm soát Mặt đất (GCPs) là bắt buộc và tốn thời gian. Với D-RTK 2, drone có thể tự xác định vị trí của mình với độ chính xác centimet theo thời gian thực. Điều này cho phép người dùng giảm số lượng GCPs xuống mức tối thiểu (chỉ cần vài điểm kiểm tra chất lượng) hoặc thậm chí loại bỏ hoàn toàn trong một số dự án.
• Ví dụ cụ thể: Một công ty khảo sát địa hình tại Việt Nam đã áp dụng D-RTK 2 cho dự án lập bản đồ quy hoạch 500ha. Họ báo cáo rằng thời gian thu thập dữ liệu tại hiện trường giảm 35% và chi phí nhân công giảm 25% nhờ loại bỏ quy trình đo đạc và đặt GCPs thủ công.

4.2. Trong xây dựng và giám sát công trình

Trong xây dựng và giám sát công trình

• Đo đạc khối lượng vật liệu chính xác (Volume Calculation): Độ chính xác cao của D-RTK 2 cho phép tính toán khối lượng đất đá, vật liệu xây dựng (như cát, sỏi trong bãi chứa) với sai số rất nhỏ, giúp quản lý vật tư và thanh toán chính xác hơn.
• Giám sát tiến độ và độ sai lệch: Bằng cách bay lặp lại cùng một tuyến đường với độ chính xác centimet, các nhà quản lý có thể so sánh mô hình 3D của công trình theo từng giai đoạn, nhanh chóng phát hiện các sai lệch so với thiết kế ban đầu.

4.3. Trong nông nghiệp chính xác (Precision Agriculture)

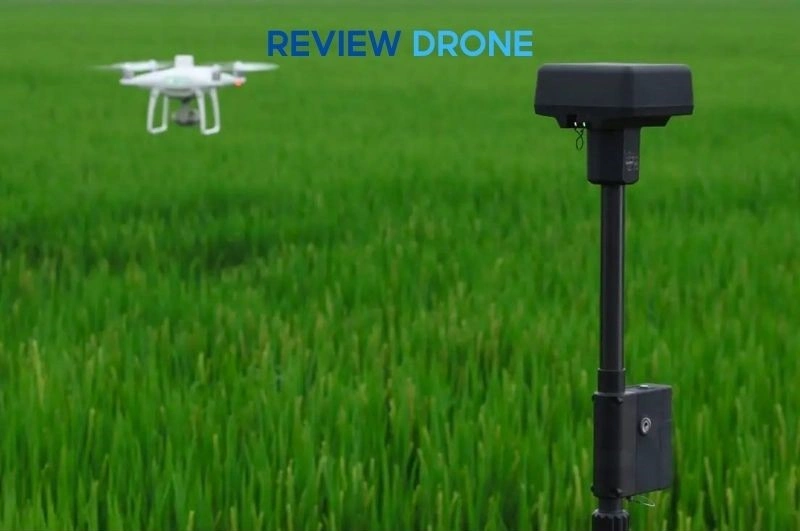

Trong nông nghiệp chính xác (Precision Agriculture)

• Đảm bảo đường bay lặp lại chính xác: Các drone nông nghiệp (như dòng Agras T) khi kết hợp với D-RTK 2 có thể bay lặp lại chính xác cùng một đường bay trong các nhiệm vụ phun thuốc hoặc gieo hạt
• Lợi ích: Độ chính xác này đảm bảo hóa chất được phân phối đồng đều, không bị chồng lấn hoặc bỏ sót. Đây là yếu tố cốt lõi của nông nghiệp chính xác, giúp tiết kiệm chi phí vật tư và tối ưu hóa năng suất cây trồng.

5. Hướng dẫn tích hợp và khả năng tương thích của D-RTK 2

5.1. Tương thích với các dòng Drone DJI chuyên nghiệp

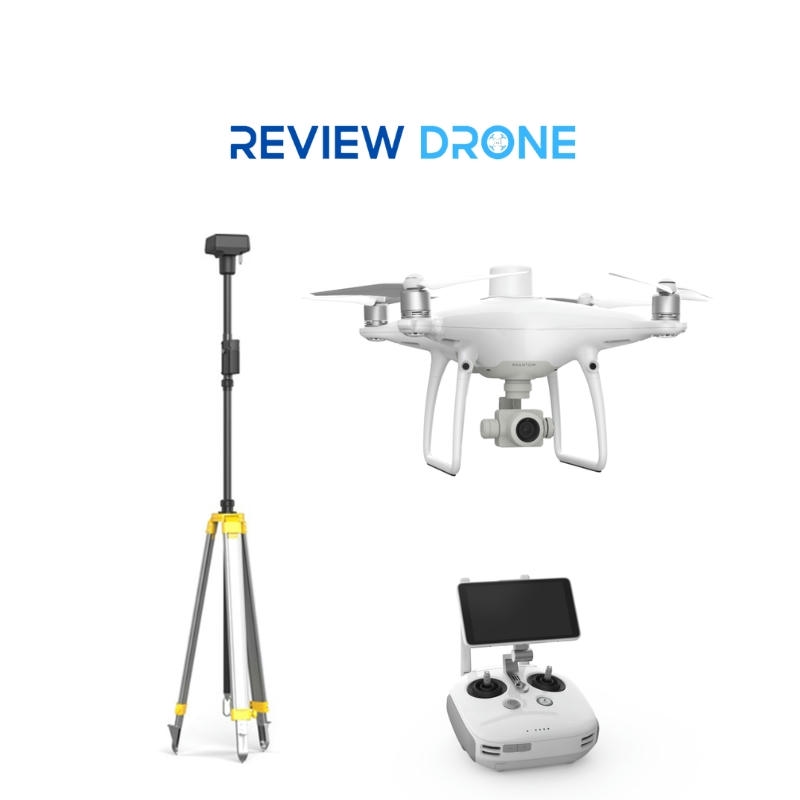

Tương thích với các dòng Drone DJI chuyên nghiệp

D-RTK 2 được thiết kế để hoạt động liền mạch với hệ sinh thái drone chuyên nghiệp của DJI, bao gồm:

• Matrice Series: Matrice 300 RTK, Matrice 210 RTK V2 (được sử dụng rộng rãi trong kiểm tra hạ tầng và khảo sát).
• Phantom 4 RTK: Drone chuyên dụng cho lập bản đồ.
• Agrar MG/T Series: Các dòng drone phục vụ nông nghiệp chính xác.

5.2. Thiết lập mạng lưới RTK (Network RTK)

Thiết lập mạng lưới RTK (Network RTK)

D-RTK 2 cung cấp hai chế độ hoạt động linh hoạt:

• Trạm di động độc lập (Base Station Mode): Bạn chỉ cần đặt D-RTK 2 tại hiện trường, xác định tọa độ và nó sẽ truyền dữ liệu hiệu chỉnh trực tiếp đến drone.
• Kết nối với mạng lưới CORS: D-RTK 2 có khả năng kết nối với các mạng lưới Trạm Tham chiếu Hoạt động Liên tục (CORS) của bên thứ ba thông qua 4G hoặc Wi-Fi. Điều này cho phép drone nhận dữ liệu hiệu chỉnh từ mạng lưới CORS, giúp tăng độ chính xác và giảm thiểu thời gian thiết lập tại hiện trường.

5.3. Quy trình vận hành cơ bản (Setup Workflow)

Quy trình vận hành cơ bản (Setup Workflow)

Quy trình thiết lập D-RTK 2 rất đơn giản, chỉ mất vài phút:

• Lắp đặt: Gắn D-RTK 2 lên giá ba chân (tripod) và đảm bảo nó được đặt ở vị trí ổn định, ít bị che khuất.
• Khởi động và Kết nối: Bật nguồn và kết nối với bộ điều khiển của drone (ví dụ: thông qua ứng dụng DJI Pilot).
• Xác định vị trí: Xác định tọa độ của trạm gốc (có thể là tọa độ đã biết hoặc tự động xác định vị trí trung bình).
• Kiểm tra trạng thái: Đảm bảo trạng thái RTK trên ứng dụng hiển thị "FIX" (đã khóa tín hiệu chính xác), xác nhận rằng drone đang nhận dữ liệu hiệu chỉnh RTK với độ chính xác centimet trước khi cất cánh.

DJI D-RTK 2 Mobile Station không chỉ là một thiết bị phụ trợ; nó là nền tảng cốt lõi đảm bảo độ tin cậy và độ chính xác centimet cho mọi dự án máy bay không người lái chuyên nghiệp. Bằng cách cung cấp dữ liệu hiệu chỉnh RTK ổn định và khả năng hỗ trợ đa chòm sao, D-RTK 2 giúp các chuyên gia tối ưu hóa quy trình làm việc, giảm thiểu rủi ro sai sót và đạt được lợi tức đầu tư (ROI) cao hơn thông qua hiệu suất và tốc độ thu thập dữ liệu vượt trội. Nếu độ chính xác là ưu tiên hàng đầu và bạn cần một giải pháp trạm di động GNSS đáng tin cậy, việc tích hợp D-RTK 2 là bước đi chiến lược không thể thiếu.

Để tìm hiểu thêm về cách D-RTK 2 có thể nâng cao hiệu quả công việc của bạn trong lĩnh vực khảo sát bằng drone hoặc nông nghiệp chính xác, hãy liên hệ với ReviewDrone ngay hôm nay. Chúng tôi sẵn sàng tư vấn chi tiết về giải pháp tích hợp DJI D-RTK 2 Mobile Station phù hợp với nhu cầu dự án cụ thể của bạn.
